شیر چاقویی نایف ولو PN10 میراب برای خطوطی طراحی شده که ذرات معلق، لجن یا دوغاب دارند و شیرهای معمولی را زود فرسوده میکنند. در این مطلب، کاربردها، نکات انتخاب سایز و محرک، اصول نصب و سرویس دورهای را کاربردی مرور میکنیم.
| ویژگی محصول | مشخصات محصول |
|---|---|
| نوع شیر | شیر کشویی چاقویی (Knife Gate Valve) |
| کلاس فشار | PN10 |
| نوع اتصال | Wafer-Lug (بین فلنجی) |
| استاندارد فلنج | DIN EN 1092-2 (DIN 2501) PN10 |
| محدوده سایز | DN50 تا DN600 (NPS 2 تا NPS 24) |
| دمای کاری متعارف | تا حدود 70°C |

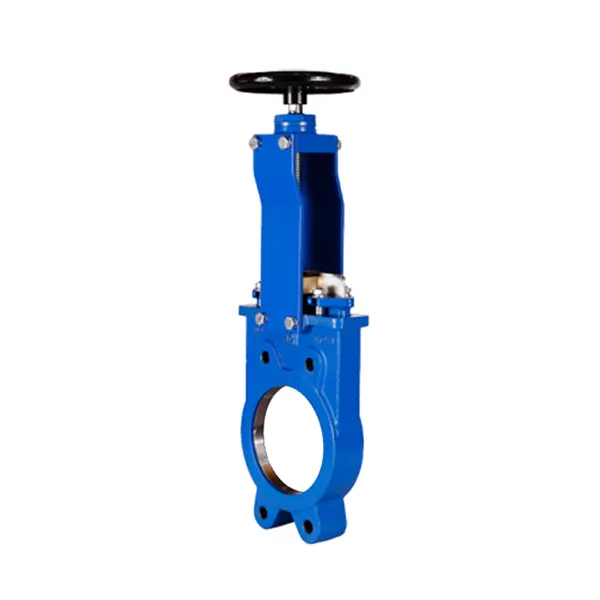

شیر چاقویی نایف ولو PN10 میراب
بعضی سیالات با شیرهای معمولی مهربان نیستند؛ فاضلاب، لجن، دوغاب و آبهای دارای ذرات معلق کاری میکنند که شیرهای رایج زودتر از موعد بدحال شوند. اینجا «شیر چاقویی» وارد صحنه میشود: تیغهای که هنگام بسته شدن از میان ذرات عبور میکند و راه را میبندد. شیر چاقویی نایف ولو PN10 میراب دقیقاً برای همین سناریوها ساخته شده؛ قطعووصل مطمئن در فشار نامی ۱۰ بار، با طراحی مناسب برای سرویسهای آب و فاضلاب.
شیر چاقویی چه زمانی بهترین انتخاب است؟
اگر در خط شما جامدات معلق، الیاف، رسوب یا لجن وجود دارد، Knife Gate معمولاً از گزینههای امنتر است. به همین خاطر در تصفیهخانهها، پمپخانههای فاضلاب، صنایع کاغذ و خمیر، سیمان، معادن و هرجایی که سیال تمایل به تهنشینی دارد، استفاده میشود. نکته مهم: شیر چاقویی اساساً شیر کنترلی نیست؛ برای باز و بسته کردن (ON/OFF) عالی است، اما برای تنظیم دقیق دبی بهتر است سراغ شیرهای کنترلی بروید.
مزیت طراحی شیر چاقویی نایف ولو در پروژههای واقعی
در بسیاری از سریهای چاقویی، اتصال بهصورت ویفری/لاگ (Wafer-Lug) ارائه میشود تا نصب بین فلنجها ساده و جمعوجور باشد. این ساختار به شما کمک میکند فضای نصب را مدیریت کنید و در تعمیرات، باز و بسته کردن مجموعه سریعتر انجام شود. برای پروژههای صنعتی، همین «سرعت سرویس» یعنی کاهش توقف خط.
مشخصات کلیدی شیر چاقویی میراب PN10
در مشخصات فنی این محصول معمولاً با بدنه چدن داکتیل و تیغه استنلس استیل مواجه میشوید؛ ترکیبی که هم اقتصادی است و هم در برابر سایش و رطوبت عملکرد قابل قبولی دارد. همچنین آببندی الاستومری (مثل EPDM) در سرویسهای آبی رایج است تا نشتی کاهش پیدا کند. دمای کاری در کاربردهای معمولی تا حدود ۷۰ درجه سانتیگراد در نظر گرفته میشود و استانداردهای اتصال فلنج و طول نصب، انتخاب را برای جایگزینی در پروژهها آسانتر میکند.
قبل از خرید، این 6 نکته را دقیق چک کنید
1) سایز (DN) و محدوده واقعی دبی
سایز را فقط «همسایز خط» نبینید. در خطوط لجن و دوغاب، سرعت جریان و احتمال تهنشینی مهم است. اگر سایز نامناسب باشد، یا افت فشار زیاد میشود یا رسوبگیری بالا میرود.
2) نوع محرک: دستی، گیربکسی یا پنوماتیک
برای سایزهای کوچک، دستی جواب میدهد؛ اما در سایزهای بزرگتر یا خطوط پرتردد، گیربکس یا عملگر پنوماتیک سرعت عمل و ایمنی بهرهبرداری را بهتر میکند.
3) متریال تیغه و استم
در محیطهای خورنده یا با ذرات ساینده، تیغه و ساقه بیشتر از بدنه آسیب میبینند. انتخاب تیغه استیل و استم مقاوم، عمر شیر را بالا میبرد.
4) نوع آببندی و سازگاری با سیال
EPDM برای آب و بسیاری از سرویسهای فاضلابی رایج است. اگر روغن، هیدروکربن یا مواد شیمیایی خاص دارید، باید آببندی مناسب همان سیال انتخاب شود.
5) استاندارد فلنج و Face to Face
برای اینکه نصب بیدردسر باشد، الگوی سوراخکاری فلنج و طول نصب باید با خط شما همخوانی داشته باشد. این مورد در پروژههای تعویضی حیاتی است.
6) محل نصب و جهتگیری شیر
در خطوط دارای جامدات، نصب عمودی (تیغه بالا/پایین) معمولاً کمک میکند ذرات در بدنه جمع نشوند. اگر مجبور به نصب افقی هستید، شرایط سیال و نقاط رسوبگیری را جدیتر بررسی کنید.
نکات نصب و نگهداری که هزینه تعمیرات را کم میکند
- قبل از نصب، خط را شستوشو دهید؛ براده و شن دشمن آببندی هستند.
- پیچهای فلنج را مرحلهای و ضربدری سفت کنید تا بدنه تحت تنش قرار نگیرد.
- برای سرویس دورهای، فضای کافی اطراف شیر برای بازدید پکینگ/آببندی و حرکت تیغه در نظر بگیرید.
- اگر سیال لجندار است، برنامه بازدید دورهای داشته باشید تا تیغه و نشیمنگاه دیرتر ساییده شوند.
جمعبندی خرید از آروین صنعت یاشار
اگر پروژه شما با فاضلاب، دوغاب یا سیالات دارای ذرات سروکار دارد و به یک شیر قطعووصل مطمئن در کلاس PN10 نیاز دارید، شیر چاقویی نایف ولو میراب گزینهای کاربردی است. برای استعلام دقیق از آروین صنعت یاشار، سایز (DN)، نوع سیال، دمای کاری، استاندارد فلنج و نوع محرک موردنیاز را اعلام کنید تا انتخاب نهایی دقیق و کمریسک انجام شود.
پرسشهای متداول
شیر چاقویی برای تنظیم دبی هم مناسب است؟
کار اصلی شیر چاقویی قطعووصل است. برای کنترل دقیق و دائمی دبی، معمولاً شیرهای کنترلی انتخاب بهتری هستند.
بهترین جهت نصب شیر چاقویی در خطوط فاضلاب چیست؟
در بسیاری از خطوط دارای جامدات، نصب عمودی کمک میکند ذرات در بدنه جمع نشوند. در نصب افقی باید ریسک رسوبگیری و تهنشینی را جدیتر بررسی کرد.
چه تفاوتی بین شیر چاقویی و شیر کشویی معمولی وجود دارد؟
تیغه شیر چاقویی برای عبور از میان ذرات و لجن طراحی شده، اما شیر کشویی معمولی برای سیالات تمیزتر مناسبتر است و در سرویسهای لجندار زودتر آسیب میبیند.
هر چند وقت یکبار باید سرویس انجام شود؟
به کیفیت سیال و تعداد دفعات عملکرد بستگی دارد. در خطوط لجندار، بازدید دورهای تیغه، پکینگ و نشیمنگاه کمک میکند نشتی و گیرکردن دیرتر رخ دهد.
اگر شیر کامل آببندی نکند، علتهای رایج چیست؟
وجود ذرات روی سطح آببندی، سایش تیغه/نشیمنگاه، یا تنش نصب (هممحور نبودن فلنجها) از علتهای متداول است.
